Vrtací agregát

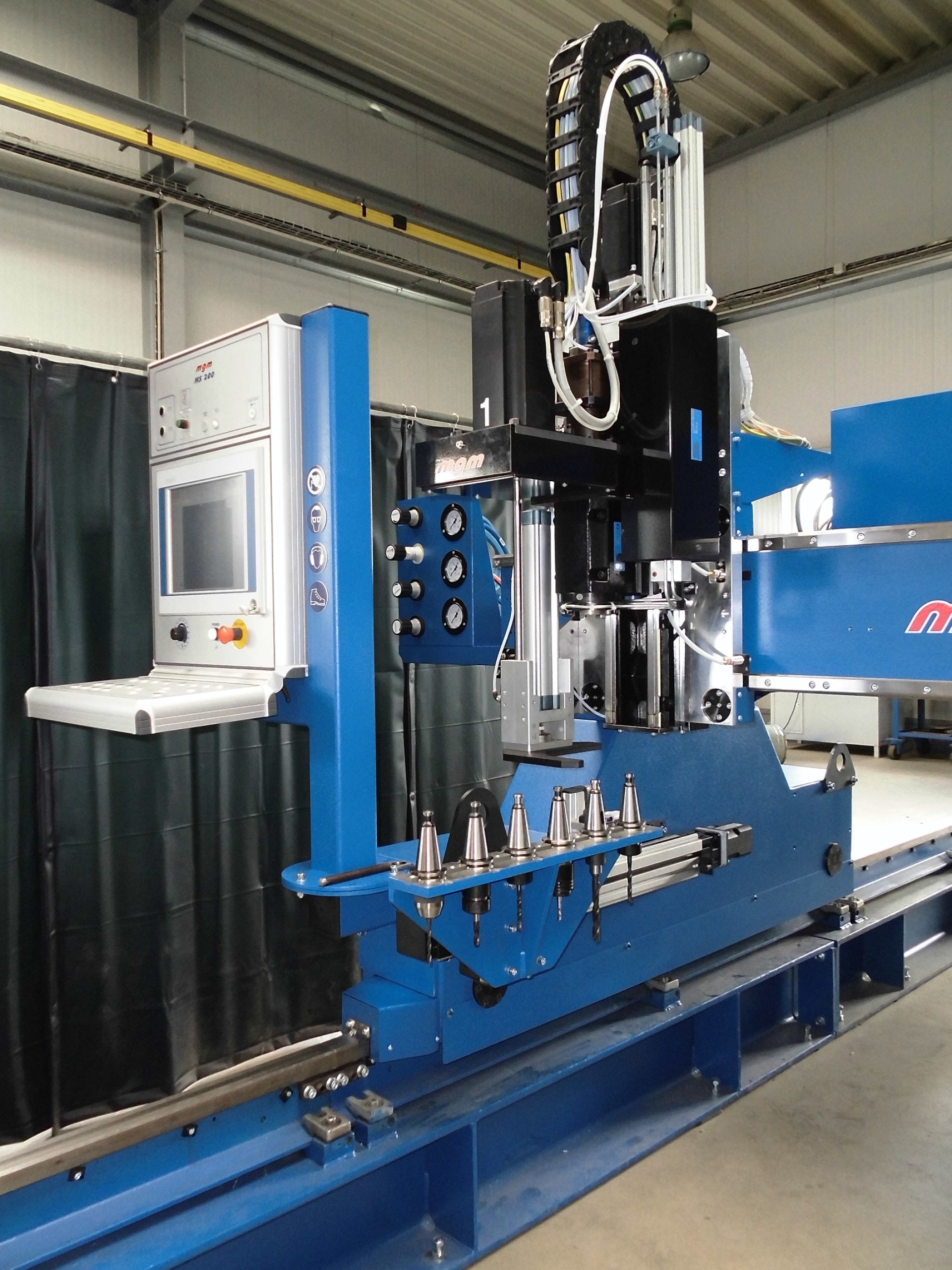

Vrtací agregát MAX 40R je určen pro vrtání a umožňuje také závitování. Je vybaven vřetenem s tuhým předepnutým uložením a pneumatickým upínáním nástrojů, které umožňuje automatickou výměnu. Agregát disponuje přívodem mazací kapaliny pro vnější i vnitřní mazání nástrojů, ovládaným elektromagnetickým ventilem, a také mikro-mazáním olejovou mlhou.

Součástí zařízení je automaticky řízený modul posuvu zdvihu, automatické měření délky nástroje a elektronicky umístěné snímací zařízení polohy plechu v přítlaku na stůl. Pro stabilitu při vrtání je použit pneumatický přítlak plechu s nastavitelnou výškou přejezdu. Agregát je dále vybaven zásobníkem na šest nástrojů s automatickou výměnou a jeho obsluha probíhá přímo prostřednictvím CNC řízení, které využívá i databanku nástrojů pro vrtání a závitování.

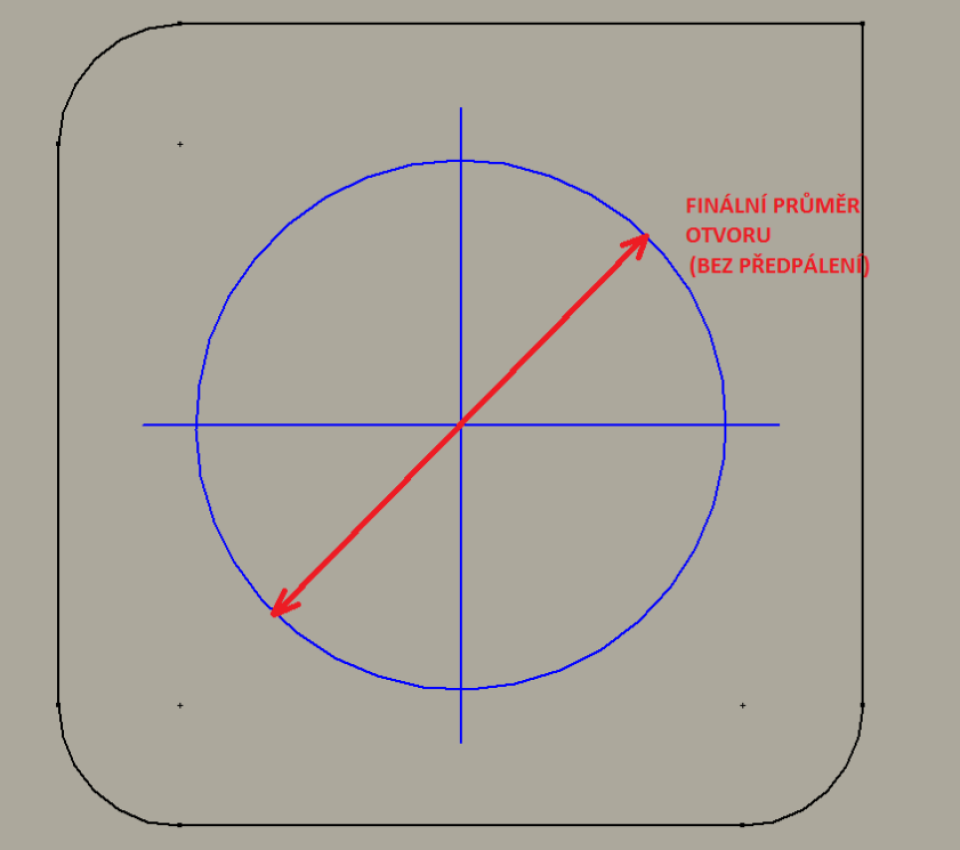

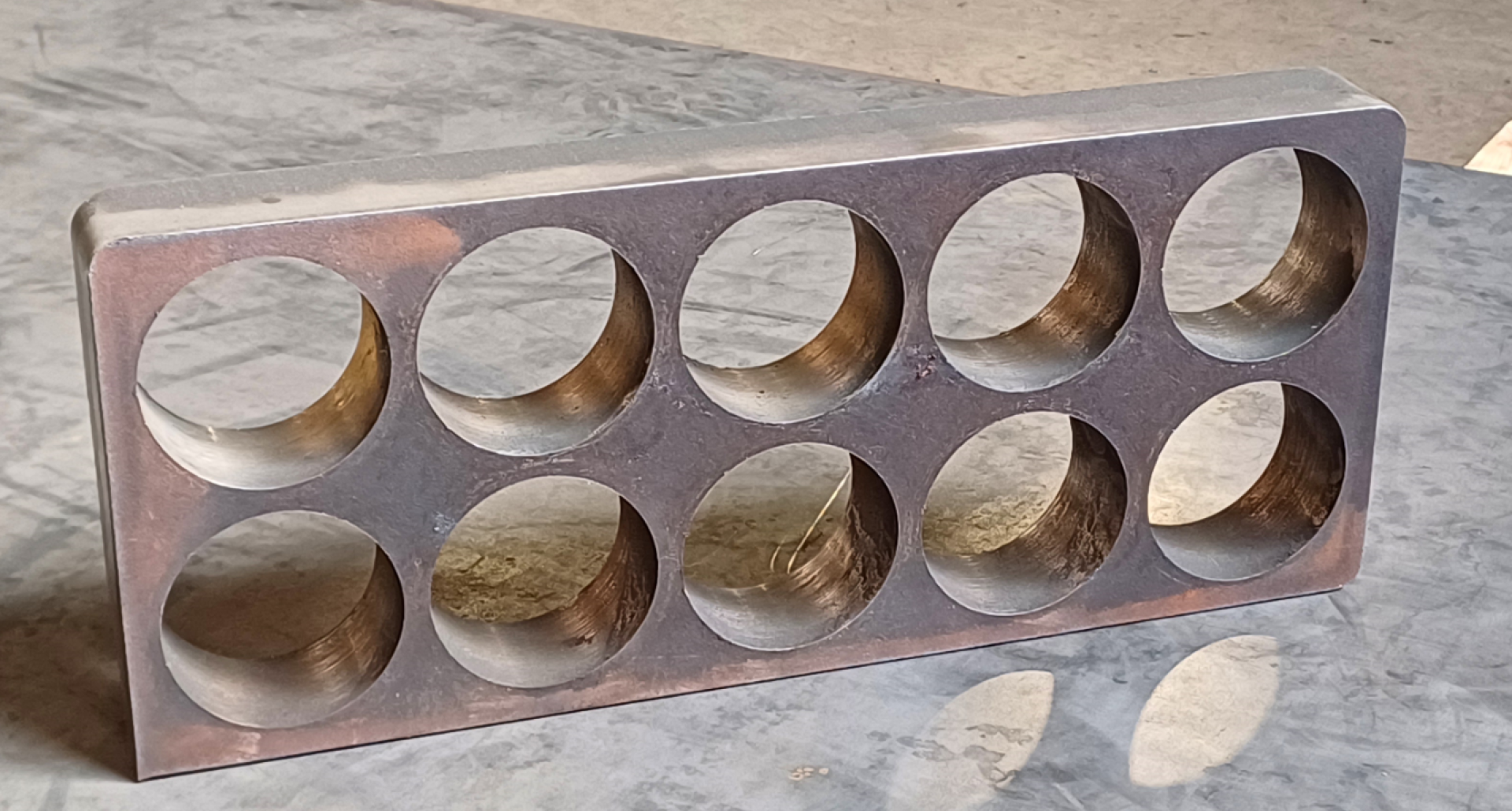

Na strojích typu Omnicut, vybavených vrtacím agregátem, lze vytvářet přesné rozměry děr o velkých průměrech s minimalizací tepelně ovlivněné oblasti. Základním principem je vyříznutí kruhového otvoru s přídavkem pomocí plazmy a následné vyvrtání pomocí vrtací hlavy. Tato metoda nejen odstraňuje tepelně ovlivněnou oblast, ale také zajišťuje vysokou přesnost otvoru jak v průměru, tak v kruhovitosti. Dle volby přísuvu lze dosáhnout i nízké drsnosti povrchu.

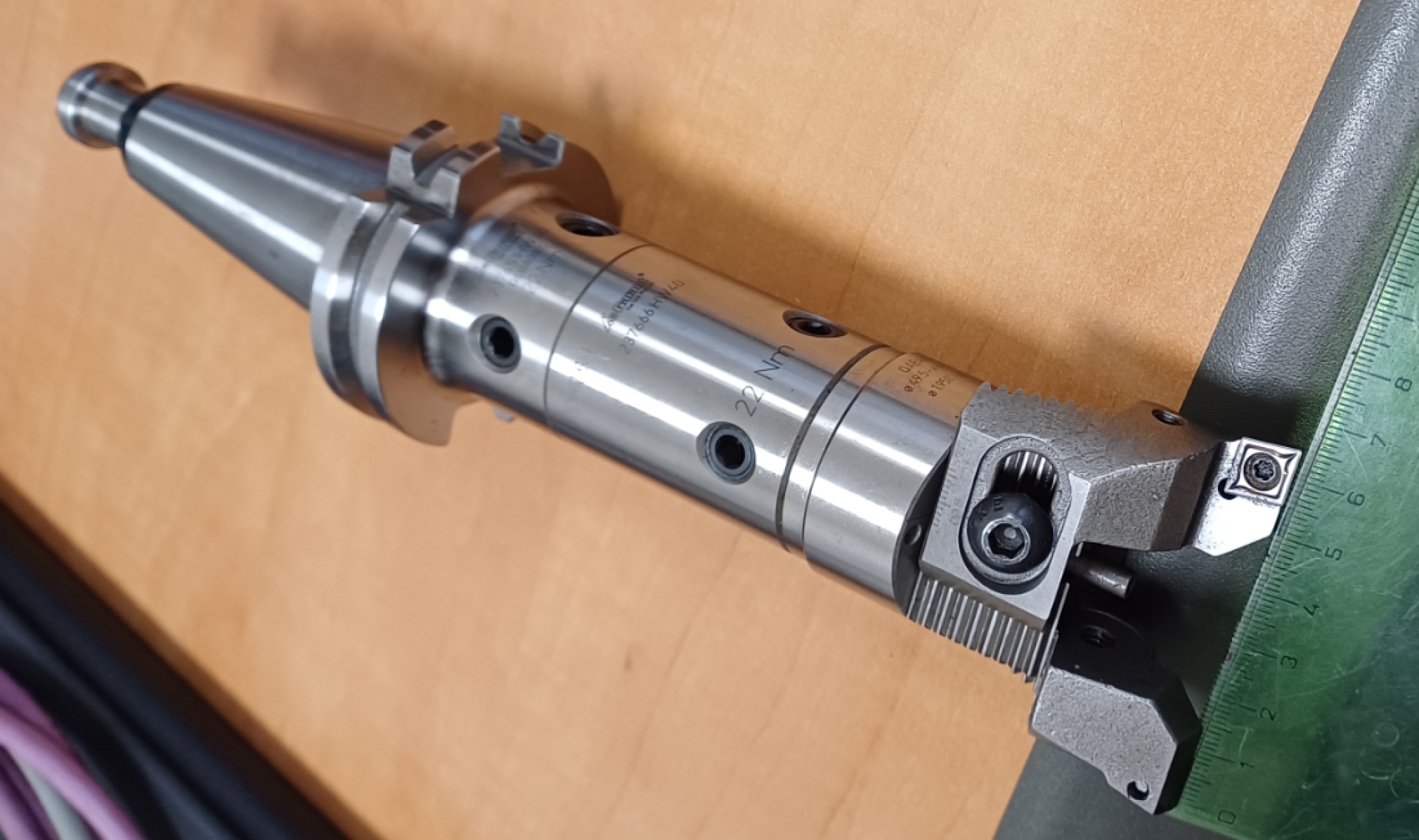

Vyvrtávací hlavu lze nastavit na různé průměry a podle požadovaných průměrů se volí vhodný rozsah. Tato vrtací hlava má rozsah průměrů 49,5 až 66,5 mm.

Programování

Nová strategie programování v SAPSproW

Aktuálně máme nová vrtací strategie, jejímž cílem je výrazné zjednodušení celého procesu.

Příklad vrtání
