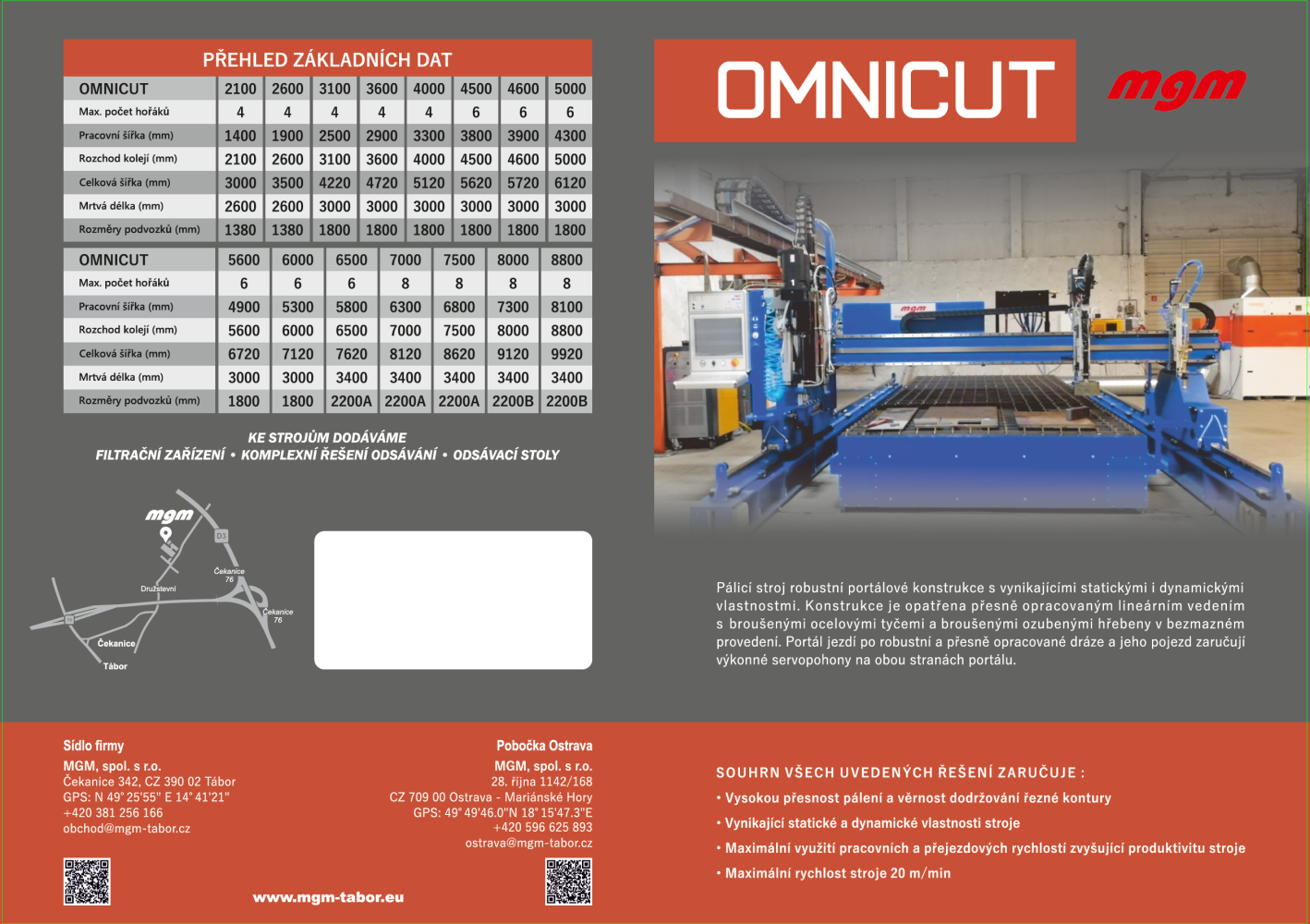

Omnicut

Pálicí stroj robustní portálové konstrukce s vynikajícími statickými i dynamickými vlastnostmi. Konstrukce je opatřena přesně opracovaným lineárním vedením s broušenými ocelovými tyčemi a broušenými ozubenými hřebeny v bezmazném provedení. Portál jezdí po robustní a přesně opracované dráze a jeho pojezd zaručují výkonné servopohony na obou stranách portálu.

Souhrn všech uvedených řešení zaručuje:

• Vysokou přesnost pálení a věrnost dodržování řezné kontury
• Vynikající statické a dynamické vlastnosti stroje
• Maximální využití pracovních a přejezdových rychlostí zvyšující produktivitu stroje
• Maximální rychlost stroje 20 m/min

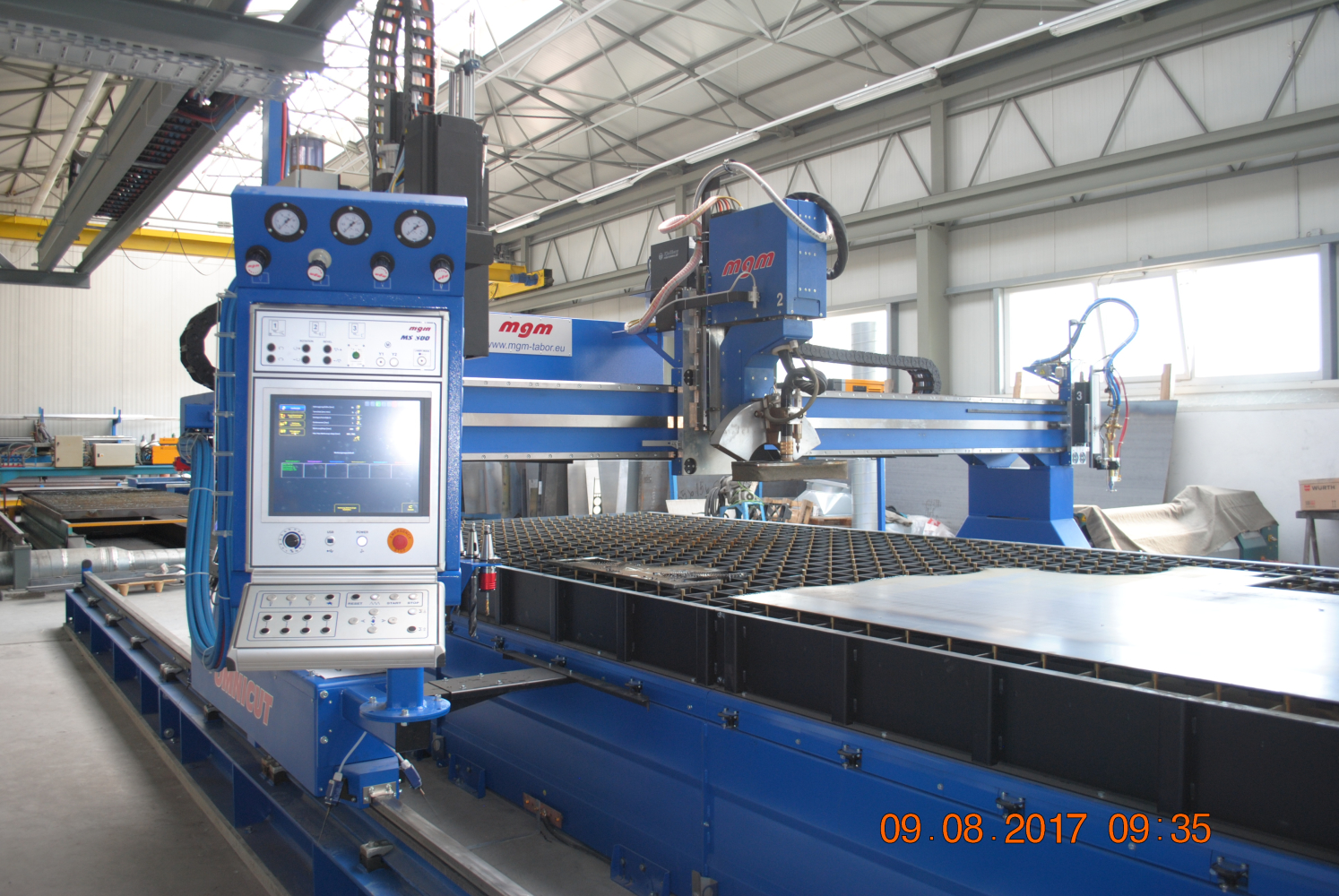

Řídicí systém

• Vyvinut a vyroben MGM
• Software ŘS rovněž vyvinut MGM
• Jednoduché ovládání díky OS MS-Windows
• Touch-screen, 15“ barevný monitor
• Pro autogenní a plazmové řezy se základní výbavou až po procesy s automatizovanými přenosy parametrů
• Možnost dalšího rozšíření o agregáty pro plazmové a autogenní úkosové řezy, vrtání a Fibre laser

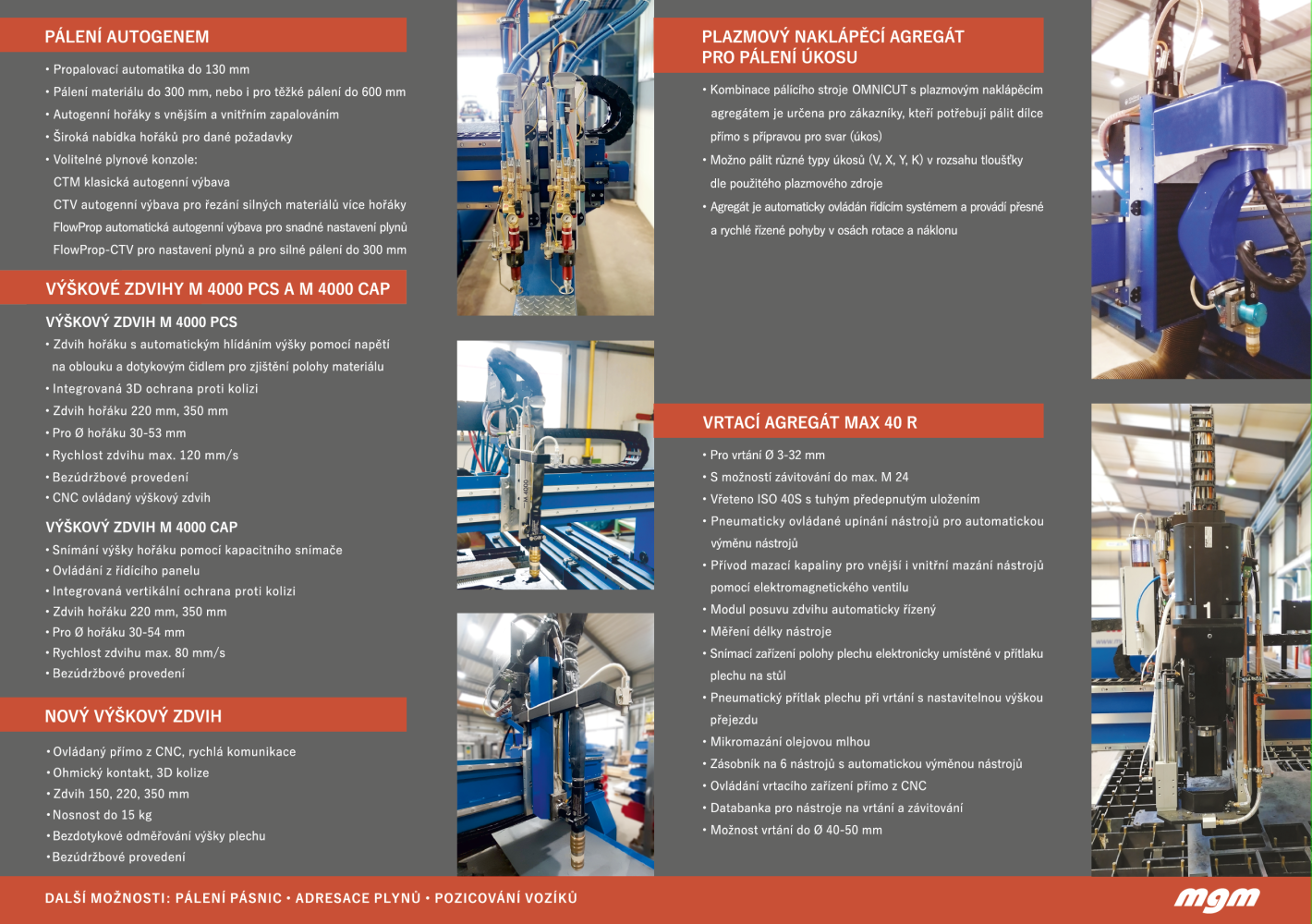

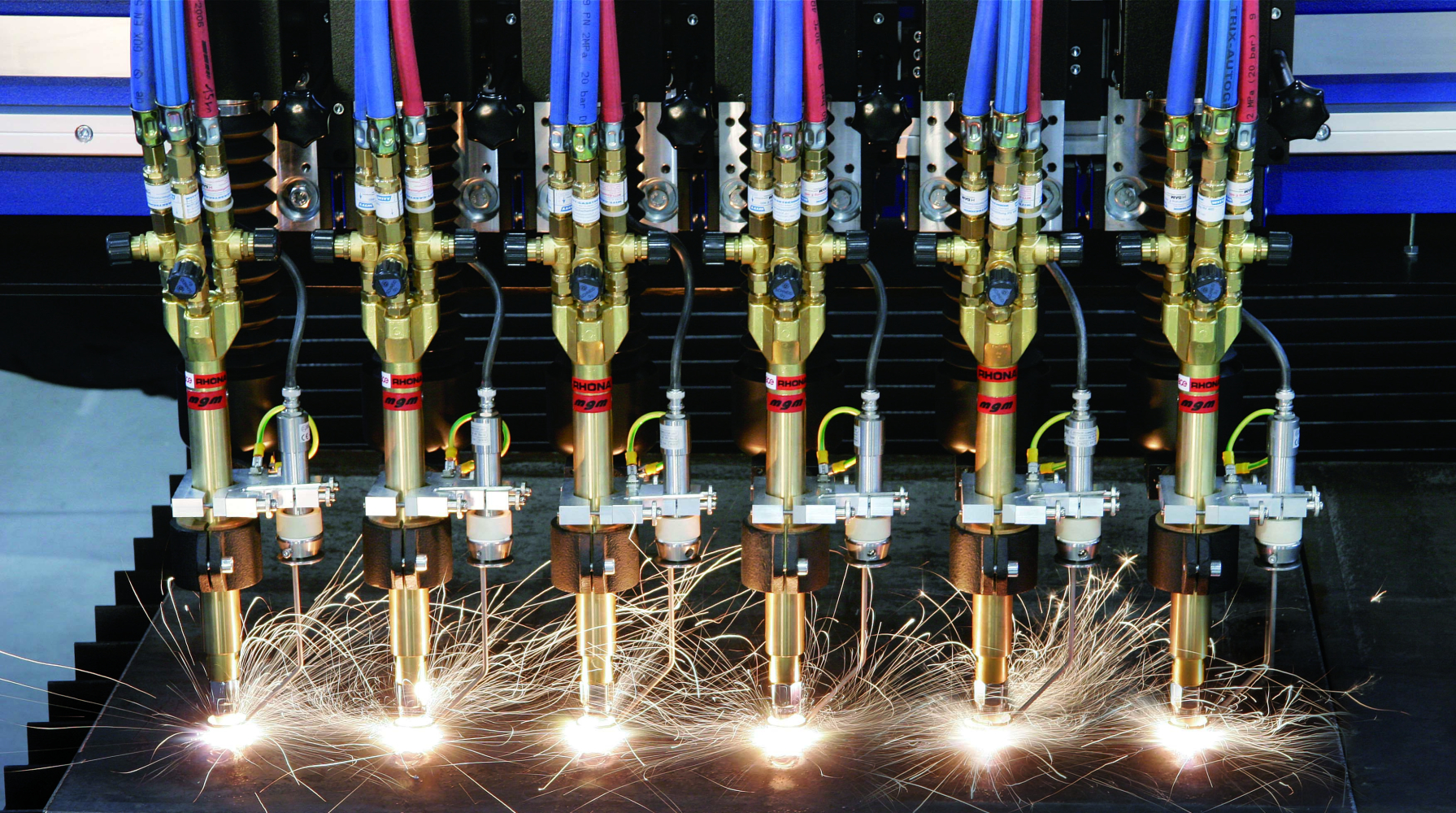

Pálení autogenem

• Propalovací automatika do 130 mm
• Pálení materiálu do 300 mm, nebo i pro těžké pálení do 600 mm
• Autogenní hořáky s vnějším a vnitřním zapalováním
• Široká nabídka hořáků pro dané požadavky
• Volitelné plynové konzole:
  CTM klasická autogenní výbava

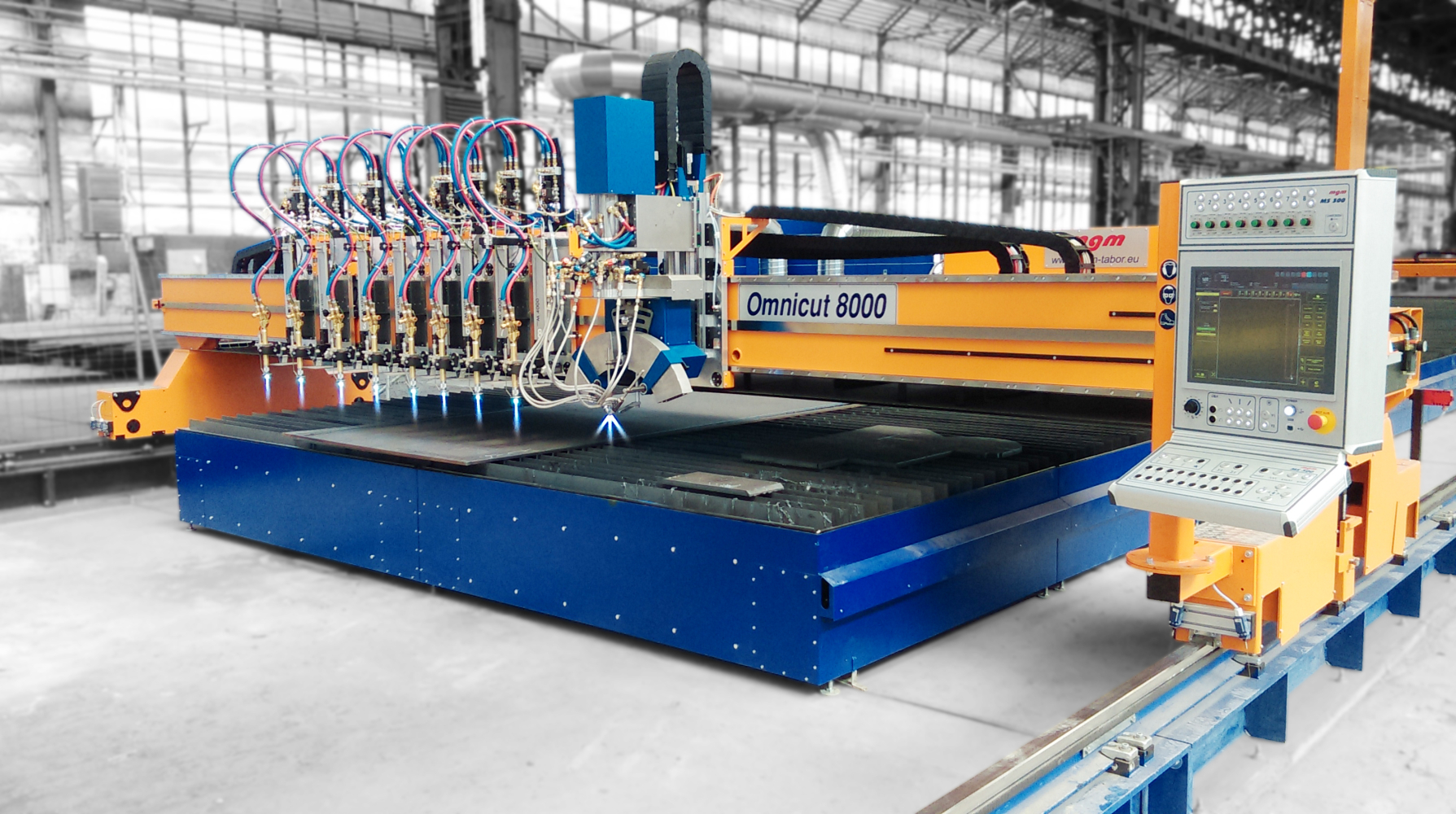

  CTV autogenní výbava pro řezání silných materiálů více hořáky
  FlowProp automatická autogenní výbava pro snadné nastavení plynů
  FlowProp-CTV pro nastavení plynů a pro silné pálení do 300 mm

Výškové zdvihy M 4000 PCS a M 4000 CAP

Výškový zdvih M 4000 PCS

• Zdvih hořáku s automatickým hlídáním výšky pomocí napětí na oblouku a dotykovým čidlem pro zjištění polohy materiálu
• Integrovaná 3D ochrana proti kolizi
• Zdvih hořáku 220 mm, 350 mm
• Pro Ø hořáku 30- 53 mm
• Rychlost zdvihu max. 120 mm/s
• Bezúdržbové provedení
• CNC ovládaný výškový zdvih

Výškový zdvih M 4000 CAP

• Snímání výšky hořáku pomocí kapacitního snímače
• Ovládání z řídicího panelu
• Integrovaná vertikální ochrana proti kolizi
• Zdvih hořáku 220 mm, 350 mm
• Pro Ø hořáku 30- 54 mm
• Rychlost zdvihu max. 80 mm/s
• Bezúdržbové provedení

Nový výškový zdvih

• Ovládaný přímo z CNC, rychlá komunikace
• Ohmický kontakt, 3D kolize
• Zdvih 150, 220, 350 mm
• Nosnost do 15 kg
• Bezdotykové odměřování výšky plechu
• Bezúdržbové provedení

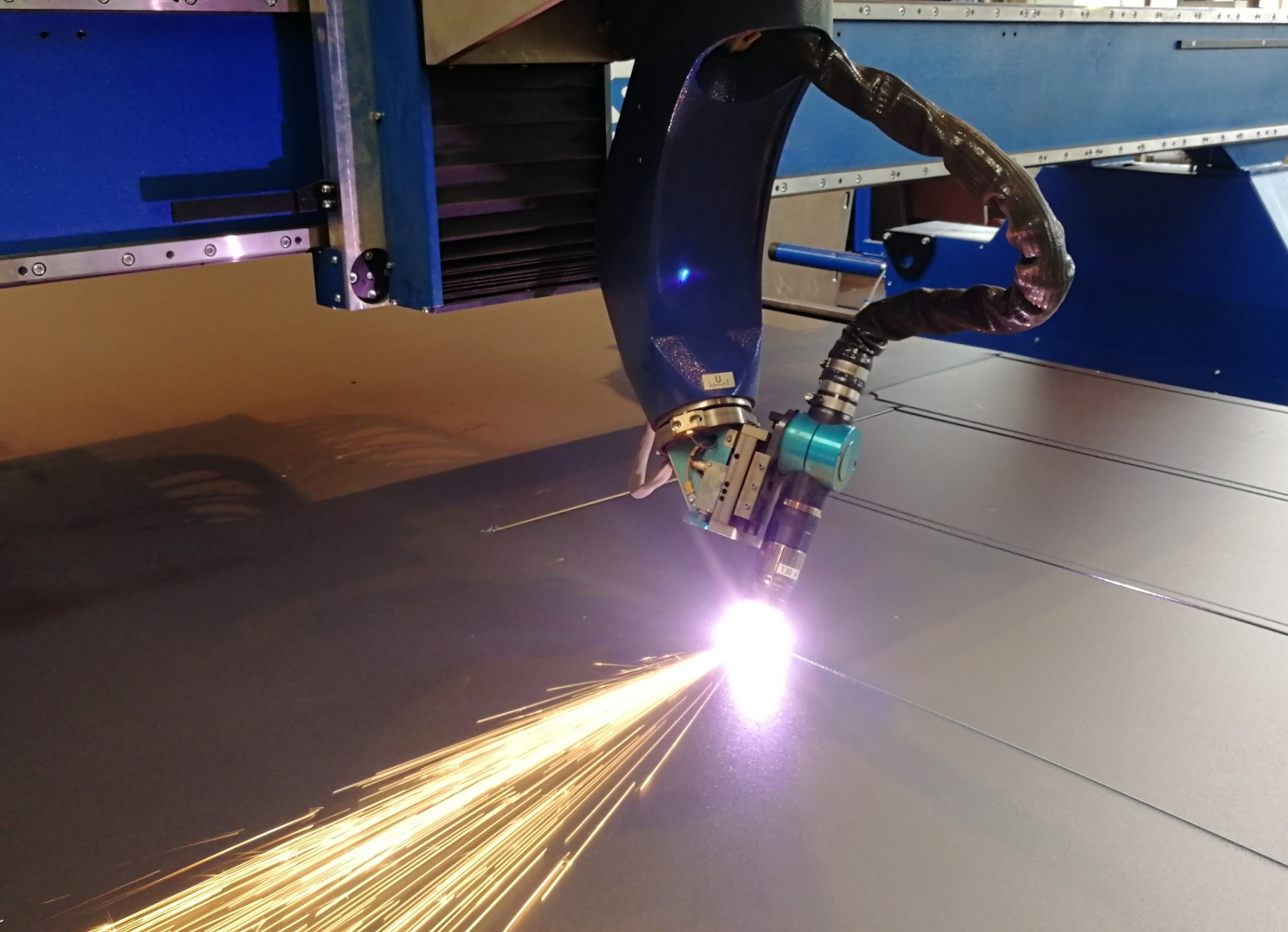

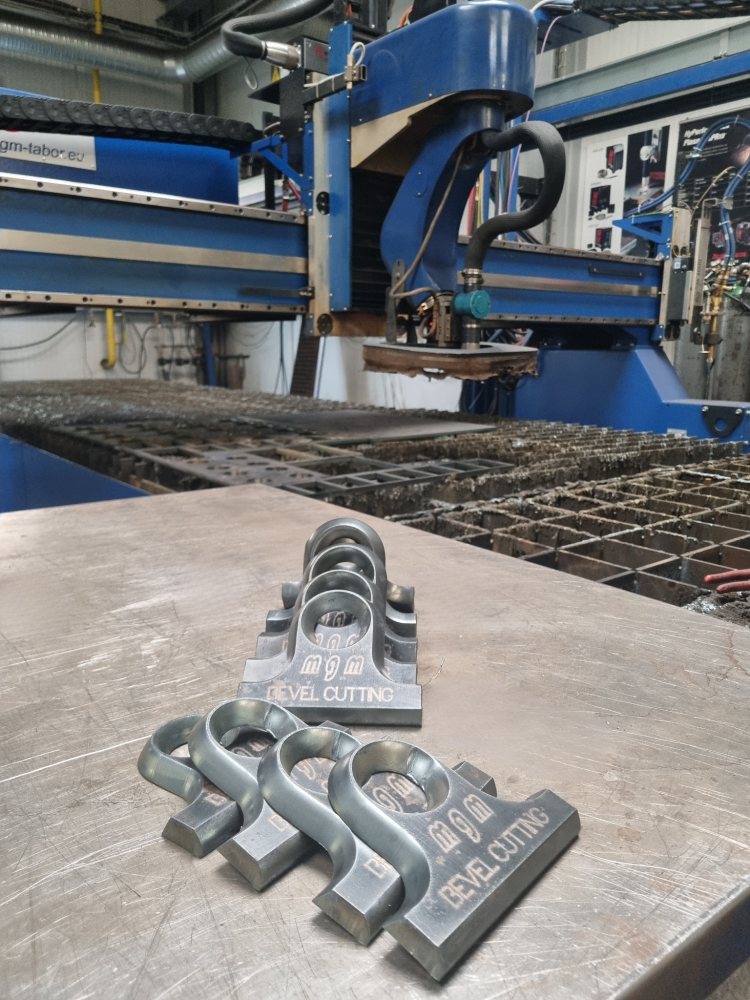

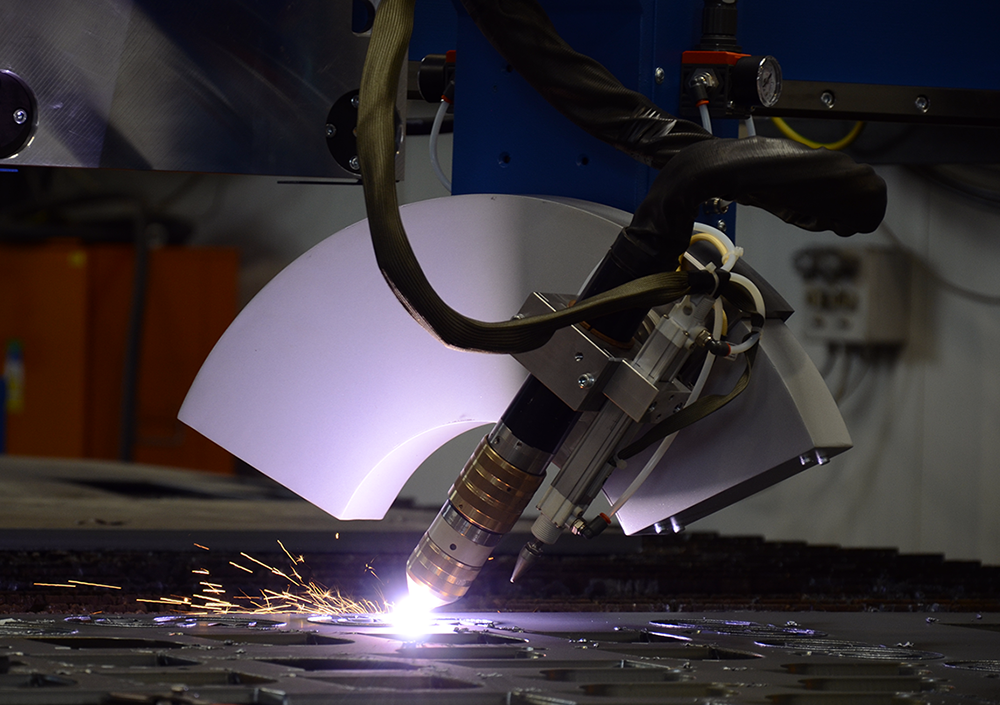

Plazmový naklápěcí agregát pro pálení úkosu

• Kombinace pálicího stroje OMNICUT s plazmovým naklápěcím agregátem je určena pro zákazníky, kteří potřebují pálit dílce přímo s přípravou pro svar (úkos)
• Možno pálit různé typy úkosů (V, X, Y, K) v rozsahu tloušťky dle použitého plazmového zdroje
• Agregát je automaticky ovládán řídicím systémem a provádí přesné a rychlé řízené pohyby v osách rotace a náklonu

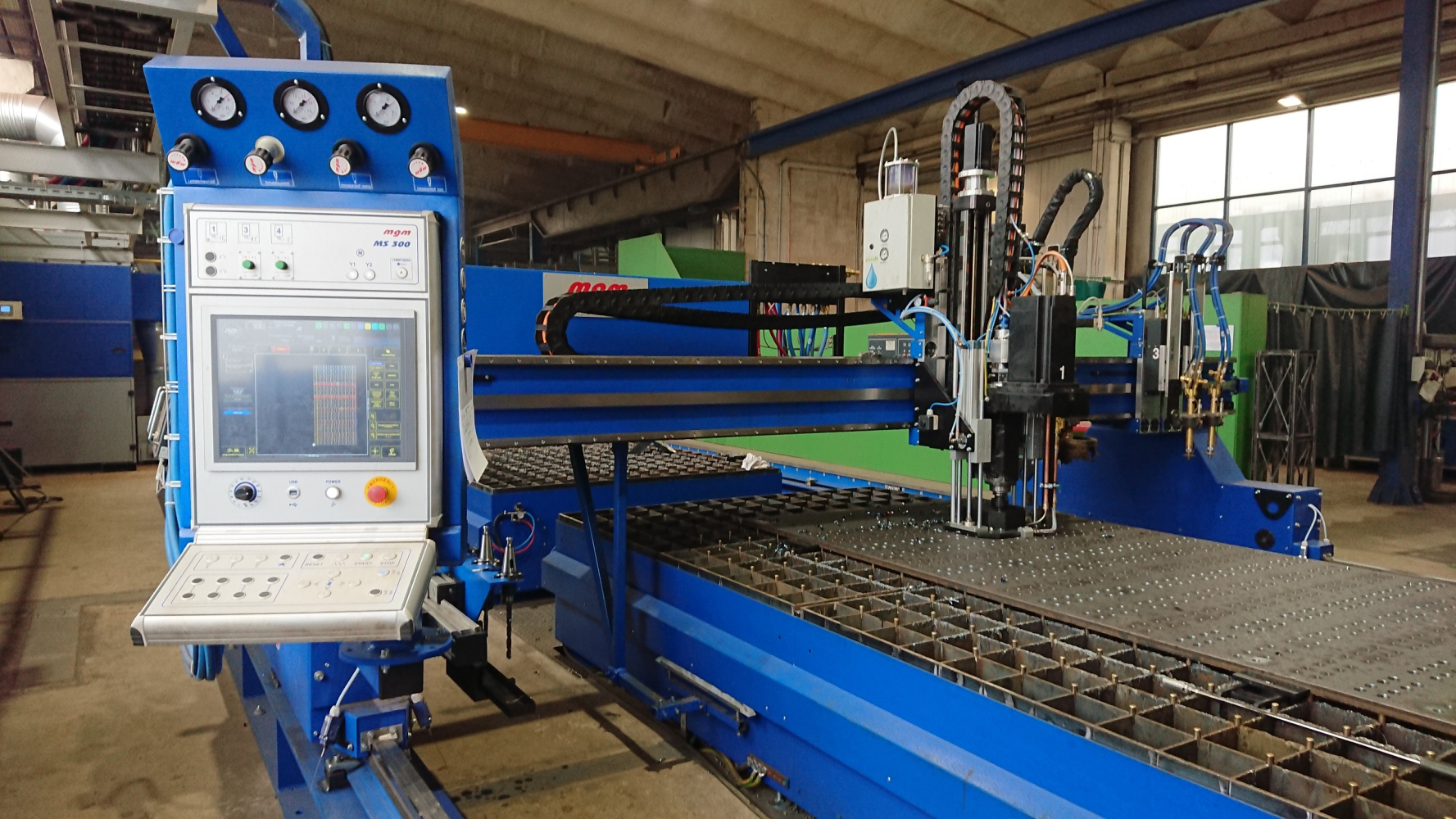

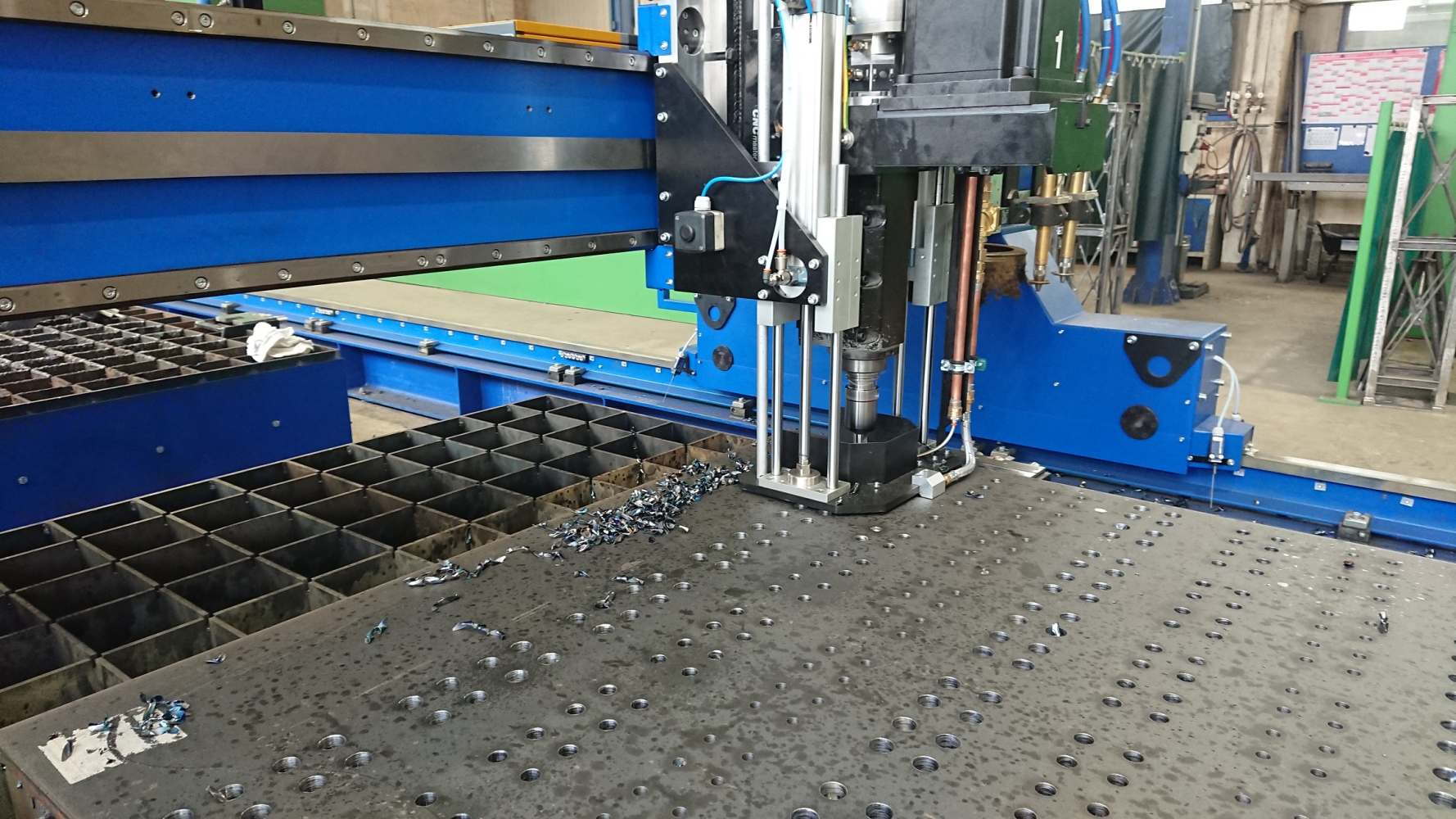

Vrtací agregát MAX 40 R

• Pro vrtání Ø 3- 32 mm
• S možností závitování do max. M 24
• Vřeteno ISO 40S s tuhým předepnutým uložením
• Pneumaticky ovládané upínání nástrojů pro automatickou výměnu nástrojů
• Přívod mazací kapaliny pro vnější i vnitřní mazání nástrojů pomocí elektromagnetického ventilu
• Modul posuvu zdvihu automaticky řízený
• Měření délky nástroje
• Snímací zařízení polohy plechu elektronicky umístěné v přítlaku plechu na stůl
• Pneumatický přítlak plechu při vrtání s nastavitelnou výškou přejezdu
• Mikromazání olejovou mlhou
• Zásobník na 6 nástrojů s automatickou výměnou nástrojů
• Ovládání vrtacího zařízení přímo z CNC
• Databanka pro nástroje na vrtání a závitování
• Možnost vrtání do Ø 40- 50 mm

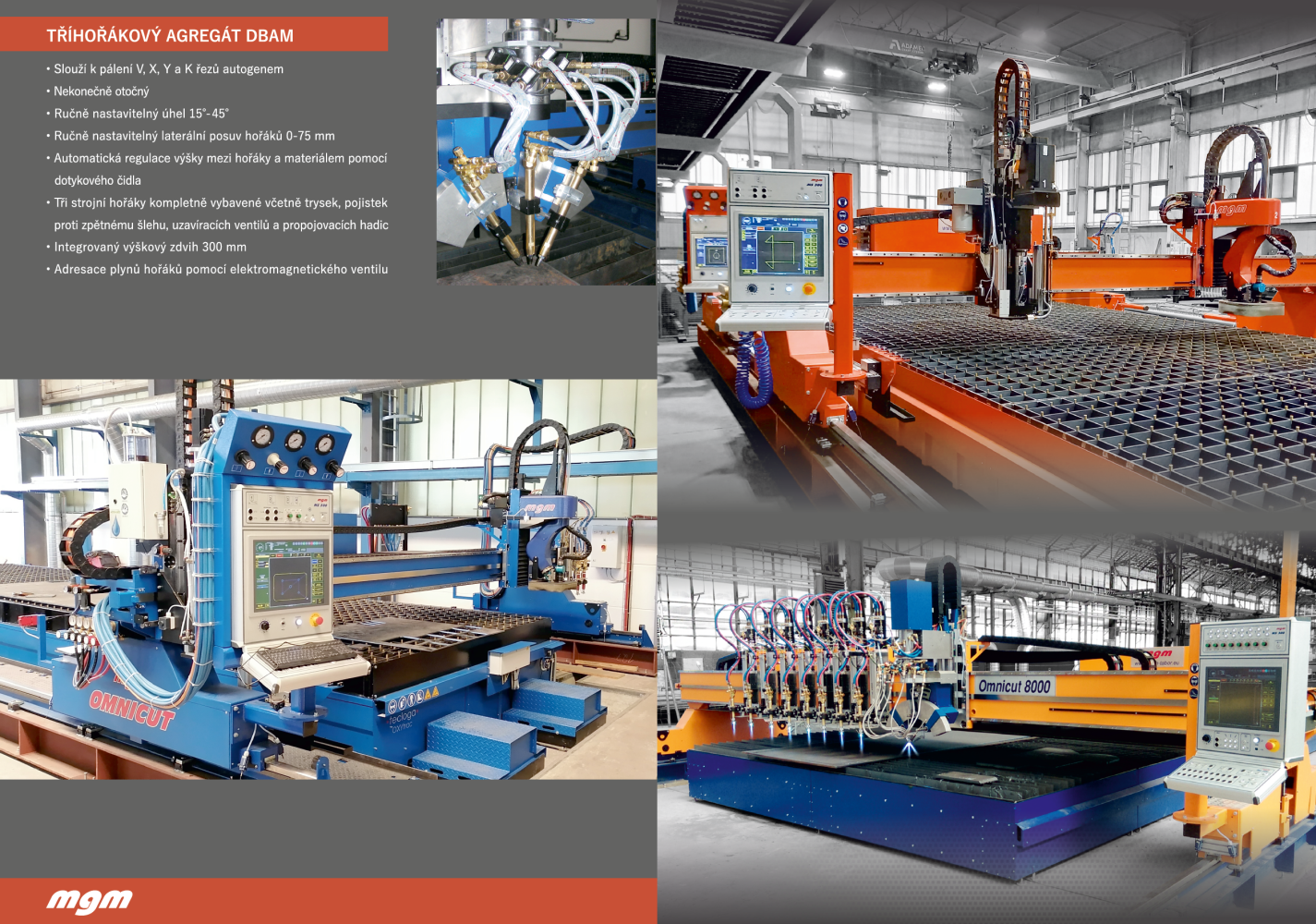

Tříhořákový agregát DBAM

• Slouží k pálení V, X, Y a K řezů autogenem
• Nekonečně otočný
• Ručně nastavitelný úhel 15°- 45°
• Ručně nastavitelný laterální posuv hořáků 0- 75 mm
• Automatická regulace výšky mezi hořáky a materiálem pomocí dotykového čidla
• Tři strojní hořáky kompletně vybavené včetně trysek, pojistek proti zpětnému šlehu, uzavíracích ventilů a propojovacích hadic
• Integrovaný výškový zdvih 300 mm
• Adresace plynů hořáků pomocí elektromagnetického ventilu

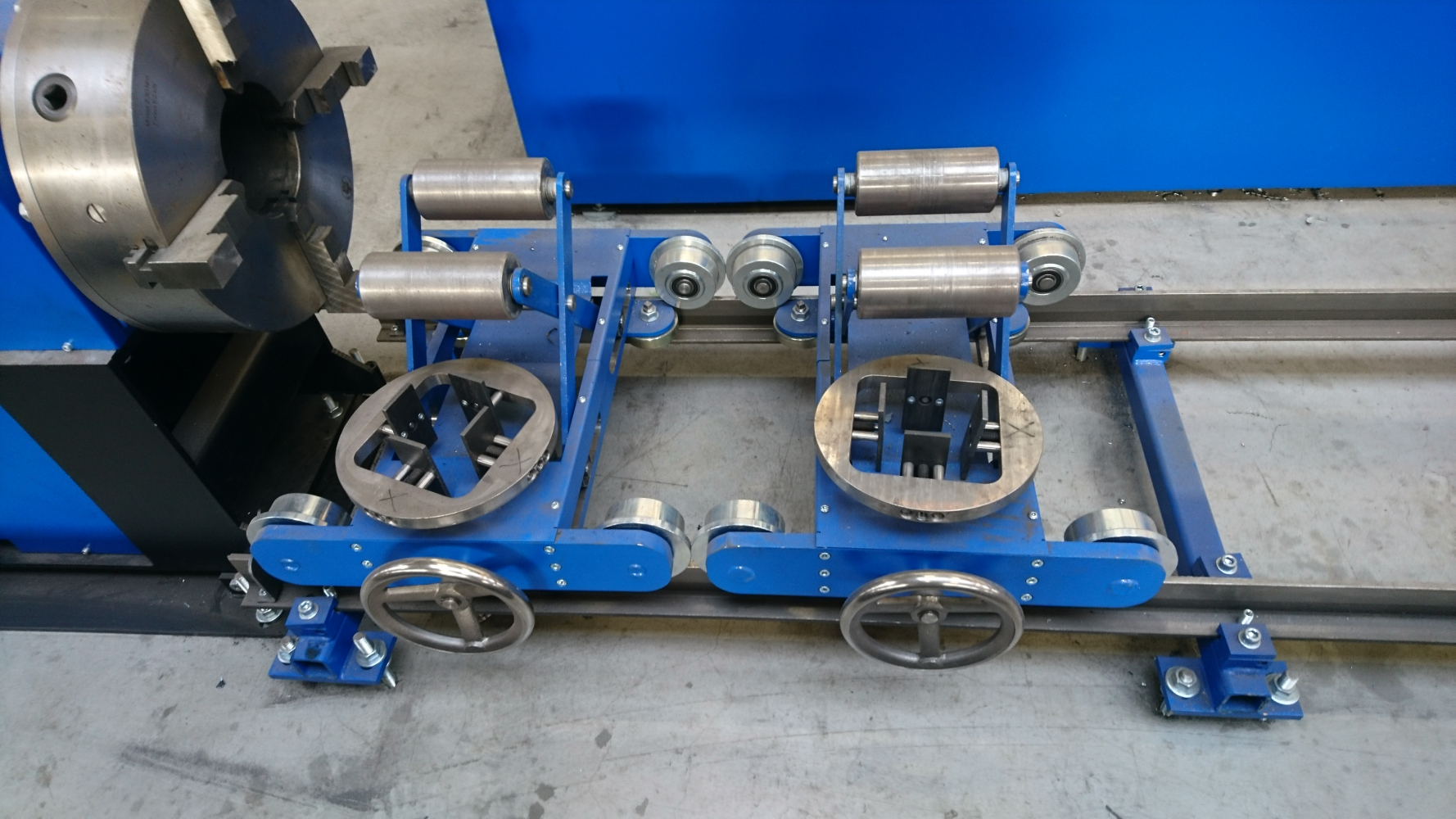

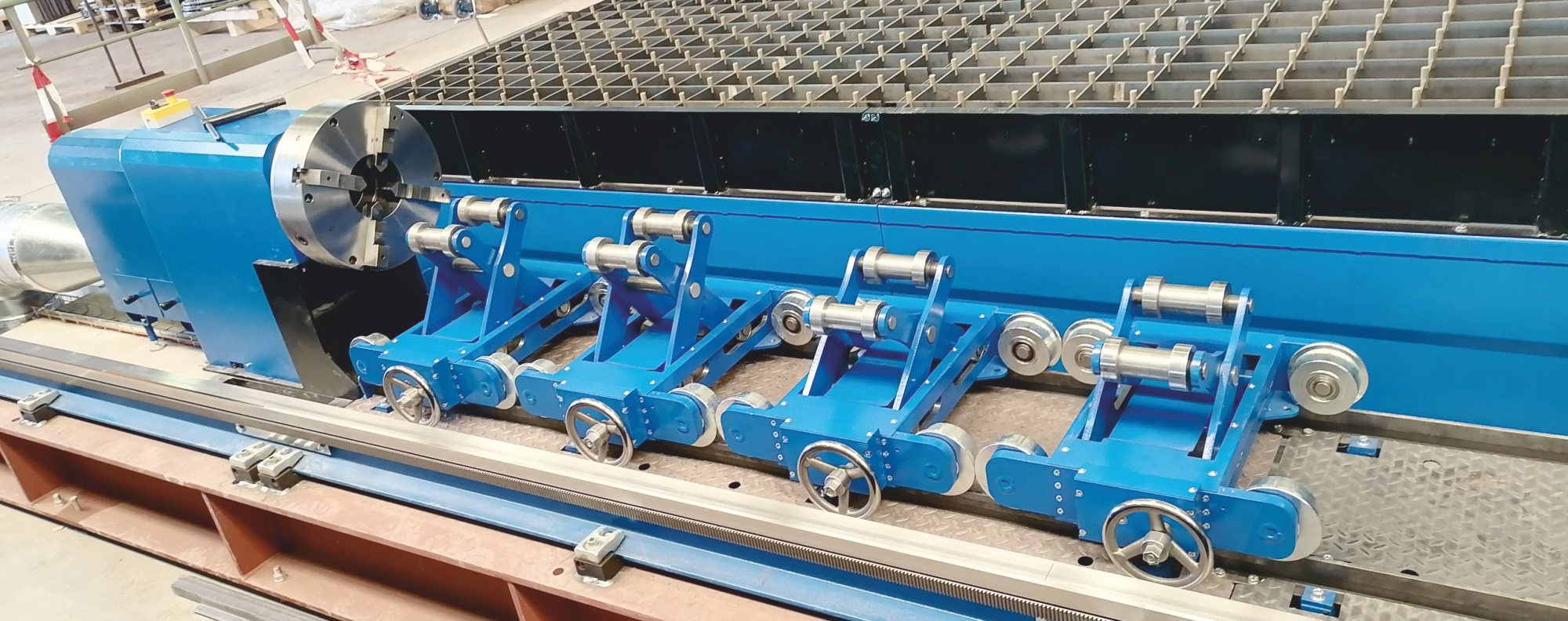

Polohovadlo

• Přídavné zařízení k pálicímu stroji pro řezání trubek a profilů
• Za použití 4-čelisťového sklíčidla lze zpracovávat i čtyřhranné profily, z důvodu otáčení opatřené upínacími adaptéry
• Pro Ø trubek od Ø 50 do 500 mm
• Tato rotační osa s upínacím sklíčidlem, ve kterém je upnuta trubka, je řízena pomocí programovatelného řídicího systému
• Upnutá trubka ve sklíčidle leží v celé své délce podepřena podpěrnými vozíky s rolnami

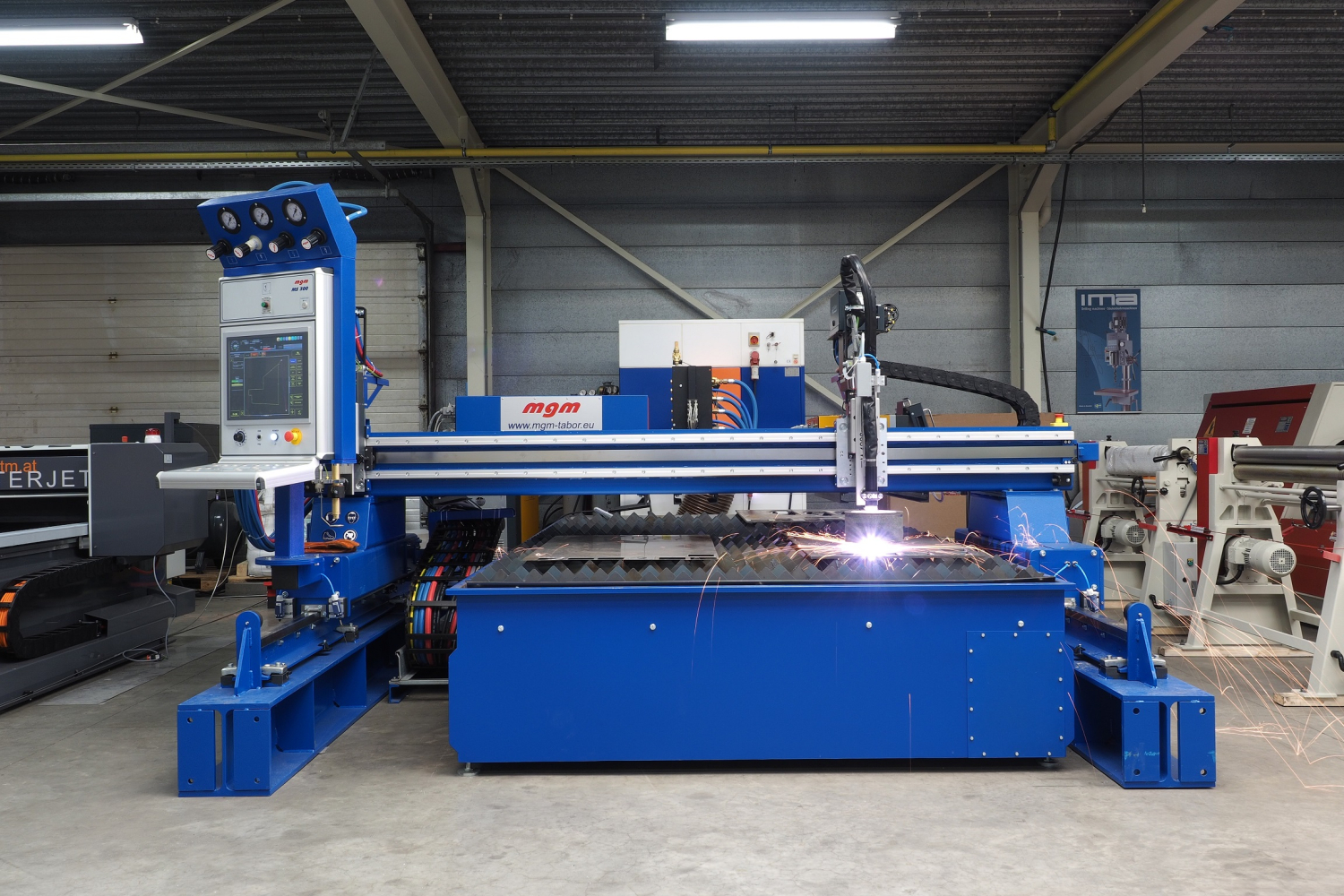

Omnicut  STAR

Pálicí stroj portálové konstrukce s vynikajícími statickými i dynamickými vlastnostmi. Konstrukce je opatřena přesně opracovaným lineárním vedením s broušenými ocelovými tyčemi a broušenými ozubenými hřebeny v bezmazném provedení. Portál jezdí po robustní a přesně opracované dráze a jeho pojezd zaručují výkonné servopohony na obou stranách portálu.
