Lantek Flex3d Tubes Plus je CAD / CAM softwarový systém pro návrh, skládání a řezání částí trubek a uzavřených profilů.
Společnost Lantek využila všech svých zkušeností a znalostí získaných v konstrukčních systémech a programování pro stroje na řezání plechů, děrování a ohýbání plechů a aplikovala je na sektor řezání trubek a profilů to bez ohledu na typ stroje.
Jednoduchost a flexibilní design
Lantek Flex3d Tubes Plus dovede zpracovávat geometrii (3D modely) importovanou v různých formátech jako jsou STEP, IGES, XML a další. Tento software umožňuje také jednoduchý a intuitivní 3D design uzavřených profilů a trubek. K dispozici je přehledná vizualizace výsledného konstrukčního dílu a způsobu jak bude nakonec řezán na stroji.
Jedná se o parametrický systém, který umožňuje uživateli měnit hodnoty všech dříve provedených operací, včetně změn počátečních parametrů každé trubky či profilu (prodloužení, zkrácení, změna průměru atd.).
Jakmile je dokončena fáze importu/návrhu dílce, uživatel může provést optimalizaci uložení dílců do polotovaru (skládání dílů do profilu) a simulovat dráhu řezné hlavy. Software následně automatiky generuje NC program, který může být odeslán rovnou do stroje.
Technické charakteristiky
- Zobrazuje přesný tvar profilu a simuluje proces ve 3D, čím snižuje riziko chyby
- Zobrazuje simulaci obrábění včetně vykreslení očekávaného výsledného tvaru dílů
- Dovoluje snadnou editaci a manipulaci s modelem pomocí přehledných ovládacích prvků (otáčení, posunutí, zoom)
- Nabízí uživateli možnost vytváření standardních tvarů na základě běžných požadavků
- Umožňuje navrhnout tvary profilů a trubek (průniky, otvory) pomocí 2D obrysů
- Umožňuje navrhnout nebo importovat požadovanou geometrii profilů a trubek a vytvořit libovolný typ výřezu nebo zpracování konců s možnostmi 2D návrhu.
- Lantek Flex3d Tubes Plus může být plně integrován v Lantek ERP systémy Lantek Manager and Lantek Integra.
-
Systém Lantek Flex3d Tubes Plus je lokalizován do mnoha jazyků včetně češtiny
Možnosti návrhu

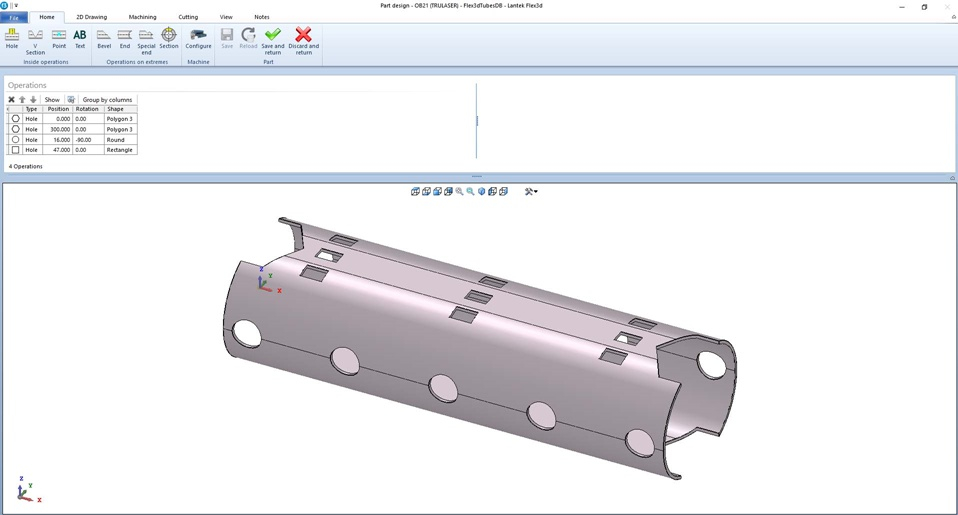

- Kompletní nebo částečné opracování konců trubek

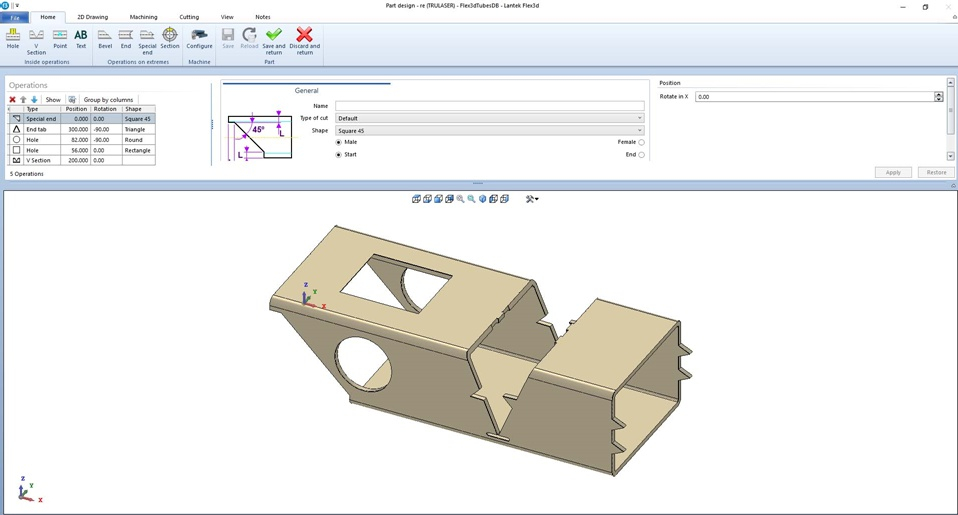

- Možnosti vytvoření libovolných typů obrysu (kulatého, pravoúhlého, trojúhelníkového atd.) a průniků promítnutých jednou, nebo oběma rovinami v libovolném bodě trubky pod libovolným úhlem. Různé možnosti kopírování prvků a operací (lineární, kruhové, ve tvaru mřížky).
- Grafická identifikace průniků (uzlových bodů) a operací s automatickým výpočtem trajektorie průniků trubek a profilů
- Editace provedených operací s možností přehledného zobracení v menu (stromové zobrazení, seznam)
-
Kompenzace tloušťky materiálu

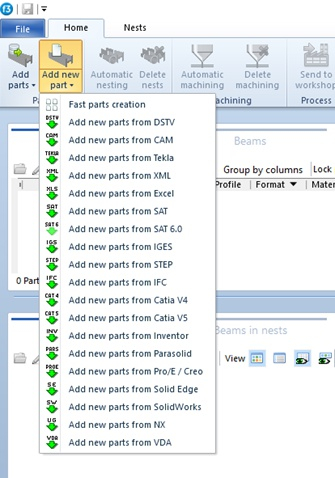

K dispozici je celá řada importérů
- Možnost importu 3D modelu
- Automatické načtení a analýza modelu (v modelu vždy jeden díl)
- V základní dodávce obvykle jeden vybraný importér
-
Ostatní importéry jako opce
Optimalizace a řezání trubek a uzavřených profilů
Trubky Lantek Flex3d umožňuje uživateli dosáhnout nejlepší optimalizace skládání trubek a profilů a generování NC souboru pro stroj. Optimalizace je doplněna automatickým importem dílců a polotovarů ze skladu nebo výpočtem požadovaného množství (pro plánování). Mezi další funkce patří:
- Evidence a zpracování zbytků
- Modul skladu a možnosti opakované výroby
- Automatické, poloautomatické anebo manuální 3D skládání
- Automatické anebo manuální generování najetí a vyjetí
- Společné řezy, můstky atd.
- Volitelné automatické značení dílů (popisy textem)
- Podpora strojů s různým počtem os

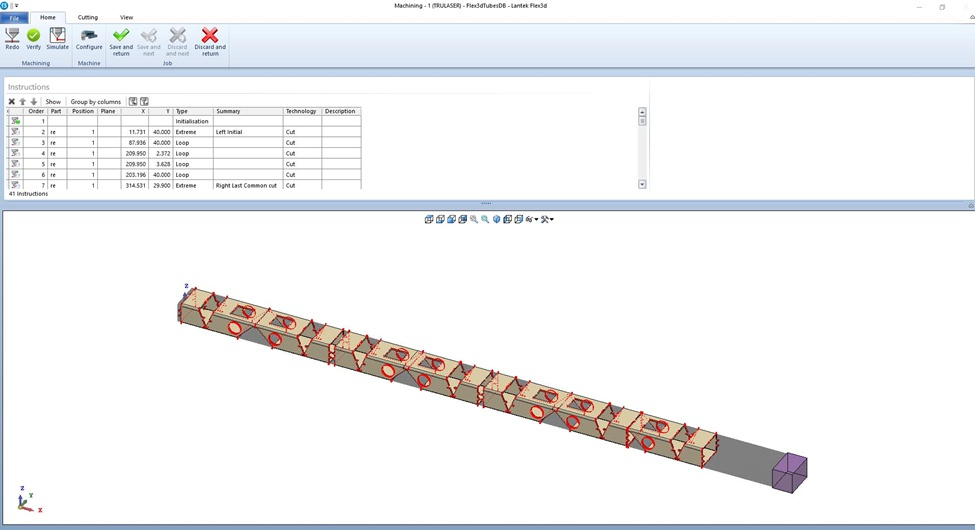

- Univerzální prostředí pro editaci procesu obrábění, který lze zobrazit ve 2D nebo 3D
-
Zobrazení nástroje a případně modelu stroje
Simulace a generování CNC

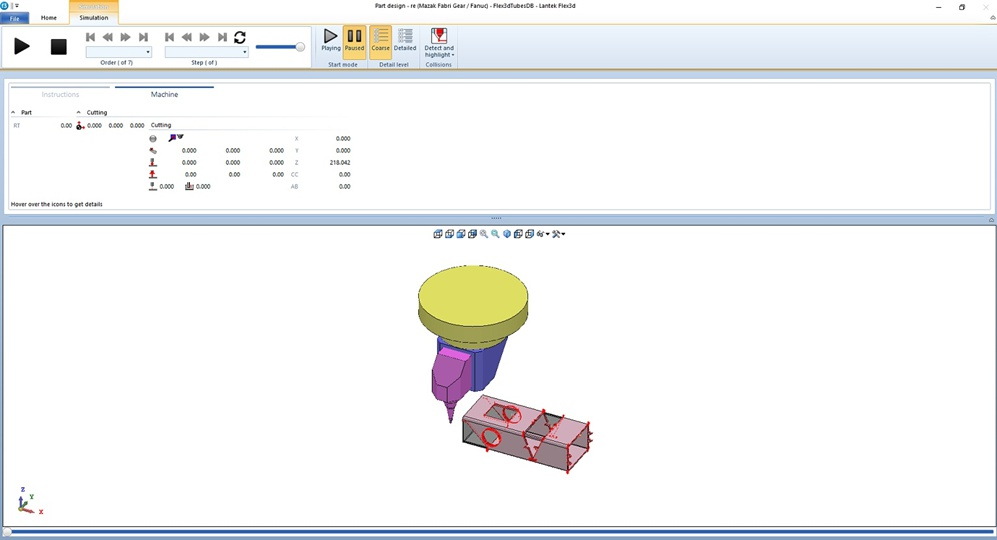

- Systém Lantek Flex3d Tubes Plus dovoluje simulovat dráhy stroje a jednotlivé operace na profilu / trubce včetně řezu přes hranu. Pokud je výsledná simulace bez kolizní a uživatelem vyhodnocena jako přijatelná, Lantek Flex3d Tubes Plus automaticky vygeneruje soubor s NC programem pro stroj a ve stejném prostředí bude integrovat informace týkající se návrhu a následného zpracování. Lantek Flex3d Tubes Plus nabízí naprosto interaktivní simulaci: krok za krokem, vpřed, vzad, pauza a restart.
